La complessità nasce dalla catena di dispositivi
In un collaudo o durante l'installazione di un impianto AV professionale capita che il segnale HDMI (High-Definition Multimedia Interface) non si stabilisca correttamente tra sorgente e display, nonostante lo standard sia conosciuto come "plug and play". Tra i professionisti circola una battuta che descrive bene lo scarto tra la promessa e l'esperienza reale in cantiere: "plug and play" diventa "plug and pray" quando il collegamento fisico non basta a garantire che il segnale funzioni. Questa complessità non è un difetto dello standard, ma la conseguenza di più livelli tecnici che devono sincronizzarsi correttamente lungo l'intera catena di dispositivi. Questo è il primo di una serie di contenuti dedicati al segnale HDMI: qui si pongono le basi concettuali — origine dello standard, struttura della catena professionale, meccanismo di negoziazione tra dispositivi — mentre gli aspetti operativi, dalla verifica dell'handshake alla scelta del cablaggio, saranno trattati nelle prossime puntate. Comprendere questi livelli aiuta a distinguere, già in fase di progettazione, dove va cercata la causa di un problema di segnale prima ancora che si presenti in cantiere.

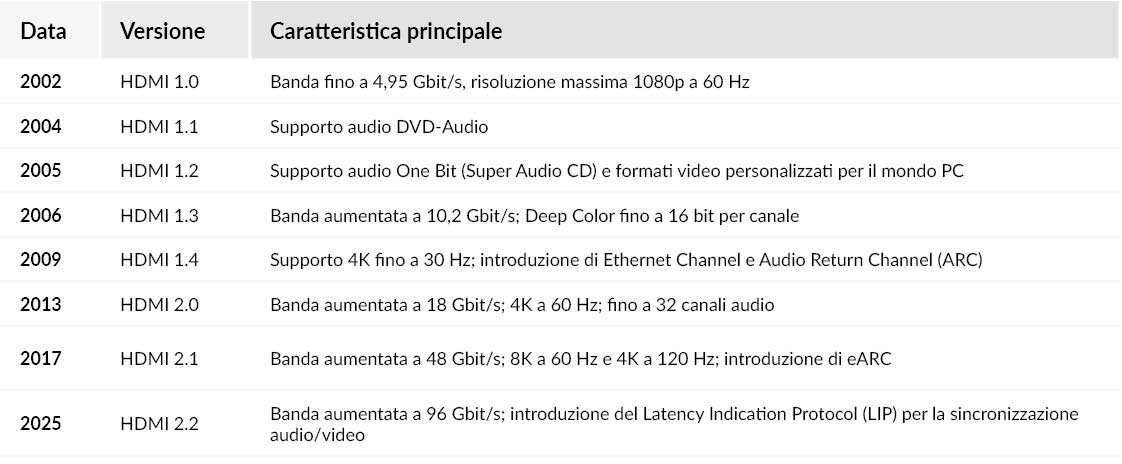

Da dove nasce lo standard HDMI
Lo standard HDMI nasce nel 2002 per il mercato consumer, con l'obiettivo di collegare direttamente una sorgente a un display attraverso un unico cavo per audio e video. In questo scenario originario la catena è breve: due dispositivi, un solo collegamento, nessun passaggio intermedio da gestire.
La diffusione dell'HDMI anche al di fuori di questo contesto deriva in buona parte da un fattore industriale: i volumi di produzione dell'elettronica di consumo hanno abbattuto il costo dei chip HDMI, rendendo lo standard più conveniente delle alternative. Il DisplayPort, pur offrendo alcune caratteristiche superiori in ambito IT e professionale, non ha eguagliato la diffusione dell'HDMI nel mercato consumer, e questo ha reso l'HDMI lo standard di fatto anche negli impianti professionali.
Che cosa cambia in una catena AV professionale
Nel contesto consumer per cui l'HDMI è stato progettato, la catena resta quella descritta sopra. In un impianto professionale la catena si allunga e si compone di più dispositivi in sequenza:
- Sorgente
- Scaler
- Extender
- Matrice AV multi-formato
- Extender
- Switcher
- Distributori HDMI
- Display, spesso con caratteristiche diverse tra loro
Ogni passaggio della catena è un punto in cui la negoziazione tra i dispositivi può fallire. Più dispositivi significa più punti di verifica, non solo più metri di cavo: è questa la differenza strutturale rispetto al contesto consumer originario, dove il segnale attraversa un solo collegamento diretto. Un impianto con un solo scaler e un solo switcher espone già diversi punti in cui un dispositivo può interpretare o gestire il segnale in modo diverso dagli altri; un impianto con più matrici e più display moltiplica ulteriormente queste occasioni. Ogni dispositivo aggiunto alla catena, per quanto necessario alla distribuzione del segnale verso più destinazioni, introduce un ulteriore punto in cui la negoziazione può interrompersi. È questa la ragione per cui un segnale pensato per essere semplice richiede attenzione progettuale quando la catena si complica.
L'handshake: dove nasce davvero il problema
Il collegamento fisico tra due dispositivi HDMI non garantisce, da solo, che il segnale venga trasmesso correttamente. Prima che video e audio passino, sorgente e display devono completare un processo di negoziazione chiamato handshake: uno scambio di informazioni che stabilisce quali risoluzioni, formati e protocolli i due dispositivi possono gestire insieme.
In una catena con un solo passaggio, sorgente e display, questo processo avviene direttamente tra i due estremi. In una catena professionale, la negoziazione deve attraversare correttamente ogni dispositivo intermedio: uno scaler, una matrice o un extender che non gestiscono l'handshake in modo coerente possono interromperlo, anche quando il cablaggio è corretto e tutti i connettori sono inseriti. È qui, più che nel cavo, che nascono la maggior parte dei problemi segnalati genericamente come "il segnale non parte".
EDID e HDCP: due processi distinti sotto la stessa sigla
L'handshake HDMI si basa su due parametri distinti, spesso confusi tra loro perché entrambi legati alla stessa sigla:
EDID (Extended Display Identification Data)
Funzione: comunica alla sorgente le capacità del display: risoluzioni, frequenze e formati supportati
Conseguenza in caso di fallimento: la sorgente invia un segnale che il display non può gestire correttamente, con immagine assente o degradata
HDCP (High-bandwidth Digital Content Protection)
Funzione: gestisce la protezione dei contenuti tra sorgente e display lungo tutta la catena
Conseguenza in caso di fallimento: ll contenuto protetto non viene visualizzato, anche se la risoluzione richiesta è corretta
EDID e HDCP intervengono in momenti diversi della negoziazione e devono completarsi entrambi perché il segnale venga trasmesso. Un dispositivo intermedio che non gestisce correttamente uno dei due può bloccare il segnale anche quando l'altro funziona senza problemi: un extender può lasciar passare correttamente l'informazione EDID e interrompere invece la catena HDCP, o viceversa. Il funzionamento operativo di questi due processi — come verificarli e come intervenire quando falliscono — è oggetto delle prossime puntate di questa serie.
Il cablaggio: un ulteriore fattore di rischio
Un handshake completato correttamente non esclude problemi legati alla trasmissione fisica del segnale. La qualità e la lunghezza del cavo restano un fattore distinto, separato dalla negoziazione logica tra dispositivi: un cavo non adeguato alla distanza o alla banda richiesta può degradare il segnale anche quando EDID e HDCP hanno funzionato correttamente lungo tutta la catena. Le soglie di lunghezza, le categorie di cavo e le condizioni di misura più rilevanti per un impianto professionale sono approfondite in una delle prossime puntate di questa serie.
Conclusione
I fattori descritti — origine dello standard pensato per il consumer, allungamento della catena in ambito professionale, negoziazione tramite handshake, ruolo distinto di EDID e HDCP, trasmissione fisica del segnale — insieme spiegano perché l'HDMI richiede attenzione progettuale, non solo un collegamento fisico corretto. Nessuno di questi fattori, da solo, giustifica la complessità percepita in cantiere: è la loro combinazione lungo la catena a determinarla. Riconoscere questi livelli è il primo passo per affrontare, nelle prossime puntate di questa serie, gli aspetti operativi: come verificare l'handshake, come gestire EDID e HDCP, come scegliere e posare il cablaggio corretto.
Per problemi di segnale in fase di progettazione o dopo l'installazione, l'ufficio tecnico Adeo è disponibile per assistenza pre e post vendita.
